Specification Sheet

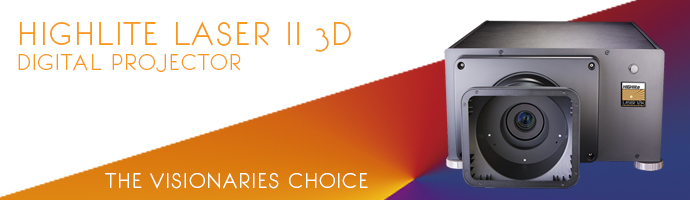

HIGHlite Laser II 3D

13,000 Lumen | Kontrast: 2.000:1 (10.000:1 dynamisch) | Teilnr: 116-330

13,000 Lumen | Kontrast: 2.000:1 (10.000:1 dynamisch) | Tellnr: 116-330

Farbsystem: DMD-Spez:
3-chip DLP®

Display-Art:
3 x 0.67" DarkChip™ DMD™
1920 x 1200 Pixel nativ, +/- 12 ° Neigungswinkel
Pixel mit schnellen Transitzeiten für kantenlose Graustufen und verbesserten Kontrast.
Bildverhältnis:
16x10
Füllfaktor
87%

Wichtigste Funktionen

Video- und Grafikverarbeitung

  • HDMI 1.4 für Side-by-Side, Frame-Packing und Top-Bottom für 3D-Formate.

  • Dual-Flash-Verarbeitung kann zur Vervielfachung der angezeigten Bildrate für 3D-Quellen verwendet werden.

  • Dual-Pipe-Verarbeitung: Zwei Quellen in Parallelschaltung für das linke und das rechte Auge.

  • Synchronisierung aktiver Brillen.

  • Digitale Eingänge mit hoher Bandbreite.

  • 3GSDI mit Loop-Through.

  • Der Projektor erkennt automatisch Zeilensprungvideos und wendet je nach Bedarf 3:2 oder 2:2 Extraktion an, mit einer pixelbasierten, Motion-Adaptive-Interpolation und automatischer Taktkorrektur.

  • 24p und 1080p natives Display.


Geometriekorrektur


  • Eckenkorrektur, vertikale und horizontale Trapezentzerrung, Nadelkissen- und Konvexentzerrung und Bildrotation.

  • Blanking Funktion OBEN/UNTEN/RECHTS/LINKS.


Edge-Blending

  • Korrektur für nicht aktive Pixel im Displayrand.

  • Elektronische Schwarzpegelregelung.


HDBaseT®-Schnittstelle

  • Integrierter Support für den Empfang von unkomprimiertem High-Definition-Video über ein Standard CAT5e/6 LAN-Kabel

  • Ermöglicht die Positionierung des Projektors in einem Abstand von bis zu 80m von der Quelle mit kostengünstigen Kabeln.


ColorMax™

  • Präzise Kombination von Projektoren in Kachel- oder Kombi-Systemen.

  • Benutzerauswahl und Speicherung der primären und sekundären Farbziele.



Projektorsteuerung

  • Über Infrarot und Kabel.

  • LAN-Steuerung per Protokoll.

  • Netzwerksteuerung per gehosteter Webseite.

  • Integrierter EIN/AUS-Timer für automatisches Ein-/Ausschalten.



Projector-Controller Steuerungs-Software für den Projektor

  • Intuitive Benutzeroberfläche für die Netzwerkverwaltung.

  • Gleichzeitige Steuerung von benutzerdefinierten Gruppen an Projektoren.

  • Überwachung des Projektorstatus auf einen Blick.
Quellenkompatibilität:
HDMI inklusive Deep Color™-Verarbeitung und 3D-Standards. DisplayPort erlaubt Grafik-Standards bis zu 1920 x 1200 bei 120Hz. 3GSDI ist konform mit SMPTE 292M, SMPTE 259M-C und SMPTE 424M. Grafik-Standards bis zu 1920 x 1200 Auflösung über DisplayPort, HDMI oder VGA. Komponenten-Video (SD und HD) über YPrPb oder RGB.

Inputs/Outputs

 Video und Computer

Type

Connector

Qty

HDMI 1.4
DisplayPort 1.1a
HDBaseT/LAN
3G-SDI In
3G-SDI Out
VGA
Component Video
HDMI
DisplayPort
RJ45
BNC
BNC
15-pin D-Sub
3 x BNC
2
1
1
1
1
1
1
  Kommunikation und Steuerung

Type

Connector

Qty

3D Sync Out
3D Sync In
LAN (see HDBaseT)
RS232
Wired Remote
12V Trigger
Service Port

NOTE: The LAN port is shared with HDBase-T.
BNC
BNC
RJ45
9-pin D Sub
3.5mm Stereo Jack
3.5mm Stereo Jack
USB Type A
1
1
1
1
1
2
1
3D-Formats
HDTV-Formats
Frame Packing
Dual Pipe
Frame Sequential
Side By Side (half)
Top and Bottom
1080p (23.98Hz, 24Hz, 25Hz, 29.97Hz, 30Hz, 50Hz, 59.94Hz, 60Hz), 1080i (50Hz, 59.94Hz, 60Hz), 720p (50Hz, 59.94Hz, 60Hz)
Computer-Kompatibilität Bandbreite
Bis zu 1920 x 1200 170 MHz bei analogem RGB
165 Megapixel pro Sekunde bei HDMI
295 Megapixel pro Sekunde am DisplayPort
Fernbedienung Automatisierungssteuerung
Télécommande IR adressable, sans fil et câblée
Clavier embarqué
LAN
RS232
Farbtemperatur Operation
Benutzerauswählbar von 3200 bis 9300K
Beleuchtungsart
Typische Lebensdauer der Beleuchtung
Laser 20.000 Stunden
Linsen

Linse

Tellnr

Fokus-Reichweite*

Linsenverstellung

0.77 : 1 fixed HB 110-808 1.3m - 15.0m Vert: 0.2 (U) 0.2 (D) frame, Hor: 0.05 (L) 0.05 (R) frame
1.16 : 1 fixed HB 110-809 1.4m - 25.0m Vert: 0.2 (U) 0.2 (D) frame, Hor: 0.05 (L) 0.05 (R) frame
1.45 - 1.74 : 1 zoom HB 110-803 1.8m - 9.3m Vert: 0.6 (U) 0.6 (D) frame, Hor: 0.15 (L) 0.15 (R) frame
1.74 - 2.17 : 1 zoom HB 112-878 2.2m - 11.8m Vert: 0.6 (U) 0.6 (D) frame, Hor: 0.15 (L) 0.15 (R) frame
2.17 - 2.90 : 1 zoom HB 113-852 2.7m - 15.4m Vert: 0.6 (U) 0.6 (D) frame, Hor: 0.15 (L) 0.15 (R) frame
2.90 - 4.34 : 1 zoom HB 110-806 3.6m - 22.5m Vert: 0.6 (U) 0.6 (D) frame, Hor: 0.15 (L) 0.15 (R) frame
4.34 - 6.76 : 1 zoom HB 110-807 5.5m - 35m Vert: 0.6 (U) 0.6 (D) frame, Hor: 0.15 (L) 0.15 (R) frame

* Lens focal ranges above are the optimised distances but are likely to focus further, please contact your RSM for more details. Lens ratio tolerances: E-Vision Series: +/-3%. HighLite Series: +/- 5%. M-Vision Series: +/- 2%. Titan Series: +/-2%, INSIGHT Series: +/-2%,

Linsenhalterung

Motorisierte Verschiebung, Zoom und Fokus.

Mechanischer Einbau Ausrichtung
Tischprojektion (Front/ Rück)
Deckenprojektion (Front/ Rück)
Verstellbare Füße (vorne, hinten)
Tischobefläche oder umgedreht: Ja
Nach oben:        Ja
zeigend:   Ja
Nach unten zeigend:
Rolle (Portrait):      Ja
Strombedarf Stromverbrauch
110 - 240 VAC 50/60 Hz einphasig Bei 110 V entspricht die Lichtleistung bis zu 70 % der vollständigen Leistung. 1700
Wärmeableitung
Wärmeableitung
5800 52 dBA
Betriebs-/Speichertemp.
Betriebsfeuchtigkeit
Betrieb: 0 bis 35 °C (32 bis 95 °F)
Lagerung: -20 bis 60 °C (-4 bis 140 °F)
20 % bis 90 % nicht kondensierend
Gewicht (nur Gehäuse)
Abmessungen
55 kg
121.3 lb
H: 26.5 cm W: 58.5 cm L: 71.0 cm (92.7 cm w/lens hood)
H: 10.4 in W: 23.0 in L: 28.0 in (36.5 in w/lens hood)
Sicherheit/EMV-Vorschriften

CE, FCC Class A , UL, CCC, KC, BIS
Zubehör
Zubehör Teilnr.
RapidRig™ Frame
Infrared Remote (replacement)
Replacement Filter Set
TBD
117-780
115-761

*Dimensions included for reference only and are subject to change. Please download the full set of CAD files for this display for more accurate information.

Downloads

PDF CAD Drawings

AUTOCAD Drawings

STEP / IGS Drawings

Rigging Frame CAD Drawings Rigging Frame CAD Drawings

Lens CAD Drawings

User Guides

User Guides (Korean)

Laser Risk Group Document

Important Information

Important Information (Korean)


Specifications subject to change without notice. ©2020 Digital Projection.
DLP®, Digital Light Processing™ and DMD are trademarks of Texas Instruments, Inc
