Specification Sheet

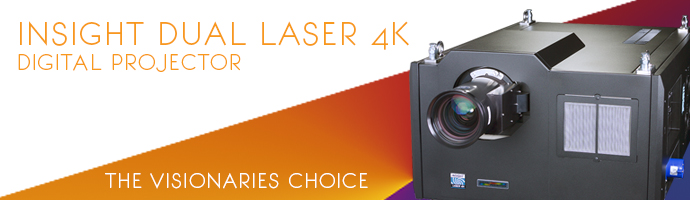

INSIGHT DUAL LASER 4K

27,000 Lumen | Kontrast: 2,000:1 | Teilnr: 118-530

27,000 Lumen | Kontrast: 2,000:1 | Tellnr: 118-530

Farbsystem: DMD-Spez:
3-chip DLP®

Display-Art:
3 x 1.38" DarkChip™ DMD™
4096 x 2160 Pixel nativ, +/- 12° Neigungswinkel Pixel mit schnellen Transitzeiten für kantenlose Graustufen und verbesserten Kontrast.
Bildverhältnis:
1.90:1
Füllfaktor

Wichtigste Funktionen


  • Beleuchteter Laser mit hoher Helligkeit.

  • Kompaktes, integriertes Gehäuse.

  • Langlebige Lichtquelle.

  • Versiegelte Laserlichtmaschine.

  • Nahezu wartungsfrei.

  • 3D-fähig.

  • DisplayPort 1.2 und HDMI 2.0-Eingänge.



Video- und Grafikverarbeitung

  • Bis zu 60 fps 4096 x 2160 Pixel Sequenzeingang über DisplayPort.

  • Bis zu 60 fps (2 x 30 fps) 4096 x 2160 Pixel Dual-Pipe-Eingang über DisplayPort.

  • Dual-Flash-Verarbeitung für 3D-Quellen.

  • Dark-Time-Insertion-Fähigkeit.

  • Schmierreduktion für 2D-Displays.

  • Synchronisierung aktiver Brillen (oder polarisierender Schalter, TBC).

  • Verarbeitung mit niedriger Latenz.

  • Bildaustausch (lineare Vorhänge) an allen Rändern.




Farbanpassungen

  • Bis zu 12 Bit Farbverarbeitung (je nach Quelle und Eingangsart).

  • Degamma-Tabelle zeigt 12-Bit-Eingang für 16-Bit-Palette (R, G & B) für das Display.

  • Degamma-Auswahl aus einer Liste parametrischer Kurven.
  • Individuelle R, G und B Lift und Gain.

  • Schwarz- und Weißpegelkorrektur über Helligkeits- und Kontraststeuerung.



ColorMax™

  • Präzise Kombination von Projektoren in Kachel- oder Kombi-Systemen.

  • Benutzerauswahl und Speicherung der primären und sekundären benutzerdefinierten Farbziele mit bis zu sieben Punkten.




Projektorsteuerung

  • Tastatur mit Bildschirmanzeige.

  • IR-Fernbedienung oder Kabel.

  • Netzwerksteuerung über RJ45.

  • Bereitgestellte Webseite für die Fernsteuerung über Tablets und Smartphones. (Drahtlose Steuerung erfordert einen nicht bereitgestellten Zugriffspunkt).

  • Anwendung zur PC-Steuerung.



Montage

  • Integrierte Stapelpunkte.

  • Augenschrauben zur Handhabung einzelner Projektoren.

  • Optionaler Montage-/Haltebügel.



Linsenmerkmale

  • Robuste Linsenhalterung mit gespeicherter Position, Zoom und Fokus.

  • Umfangreiche Linsenverstellung bei Erhaltung aller Linsenfunktionen.

  • Hochwertige scharfe Linsen, die für eine 4K-Leistung mit langen Brennweiten entworfen wurden.
Quellenkompatibilität:
Grafik-Standards bis zu 4096 x 2160 bei 60 fps per DisplayPort. 60 fps per HDMI. Höhere Eingangs-Bildfrequenzen, die bei niedrigerer Eingangsauflösung unterstützt werden.

Inputs/Outputs

 Video und Computer

Type

Connector

Qty

DisplayPort 1.2
HDMI 2.0
DisplayPort
HDMI
2
2
  Kommunikation und Steuerung

Type

Connector

Qty

3D Sync Out
3D Sync In
LAN
RS232
Wired Remote In
Service Port
BNC
BNC
RJ45
9-pin D Sub
3.5mm Stereo Jack
USB Type A
1
1
1
1
1
1
3D-Formats
HDTV-Formats
Dual Pipe
Frame Sequential
4096 x 2160p (24, 25, 29.97, 30, 50, 59.94, 60 Hz)
3840 x 2160p (24, 25, 29.97, 30, 50, 59.94, 60 Hz)
1080p (24, 25, 29.97, 30, 50, 59.94, 60 Hz)
Computer-Kompatibilität Bandbreite
Bis zu 4096 x 2160 k. A.
Fernbedienung Automatisierungssteuerung
Drahtlose Fernbedienung
Bord-Tastatur mit OSD
RS232
LAN
Farbtemperatur Operation
Benutzerauswählbar von 3.300 bis 10.000K
Beleuchtungsart
Typische Lebensdauer der Beleuchtung
Laser 20.000 Stunden
Linsen

Linse

Tellnr

Fokus-Reichweite*

Linsenverstellung

1.13 - 1.72:1 115-627 2.5m - 100m Vert: 0.34 (U) 0.19 (D) frame, Hor: 0.08 (L) 0.10 (R) frame
1.65 - 2.60:1 115-630 3.5m - 100m Vert: 0.40 (U) 0.20 (D) frame, Hor: 0.13 (L) 0.13 (R) frame
2.53 - 4.98:1 115-632 4.5m - 100m Vert: 0.37 (U) 0.20 (D) frame, Hor: 0.13 (L) 0.13 (R) frame
0.93:1 fixed 117-310 0.5m - 100m Vert: 0.21 (U) 0.21 (D) frame, Hor: 0.08 (L) 0.08 (R)
0.99:1 fixed 117-310 0.5m - 100m Vert: 0.27 (U) 0.20 (D) frame, Hor: 0.10 (L) 0.11 (R)
1.21 - 1.83:1 115-627 2.5m - 100m Vert: 0.40 (U) 0.20 (D) frame, Hor: 0.10 (L) 0.14 (R) frame
1.76 - 2.77:1 115-630 3.5m - 100m Vert: 0.45 (U) 0.20 (D) frame, Hor: 0.10 (L) 0.17 (R) frame
2.70 - 5.31:1 115-632 4.5m - 100m Vert: 0.42 (U) 0.20 (D) frame, Hor: 0.10 (L) 0.17 (R) frame
At UHD - - -
At Native 4K - - -

* Lens focal ranges above are the optimised distances but are likely to focus further, please contact your RSM for more details. Lens ratio tolerances: E-Vision Series: +/-3%. HighLite Series: +/- 5%. M-Vision Series: +/- 2%. Titan Series: +/-2%, INSIGHT Series: +/-2%,

Linsenhalterung

Motorisierte Verschiebung, Zoom und Fokus. Intelligenter Linsenspeicher mit benutzerdefinierbaren Voreinstellungen für Positionen.

Mechanischer Einbau Ausrichtung
Tischprojektion (Front/ Rück)
Deckenprojektion (Front/ Rück)
Verstellbare Füße (vorne, hinten)
Tischobefläche oder umgedreht: Ja
Nach oben:        Ja
zeigend:   Ja
Nach unten zeigend:
Rolle (Portrait):      Ja
Strombedarf Stromverbrauch
200 - 240 VAC 50/60 Hz einphasig 3400W
Wärmeableitung
Wärmeableitung
11602 BTU/Hour 54dBa
Betriebs-/Speichertemp.
Betriebsfeuchtigkeit
Betrieb: 0 bis 40 °C (32 bis 104 °F)
Lagerung: -10 bis 50 °C (14 bis 122 °F)
20 bis 80% nicht kondensierend
Gewicht (nur Gehäuse)
Abmessungen
100 kg
220 lb
H: 47.9 cm W: 72.2 cm L: 100.3 cm
H: 18.9 in W: 28.4 in L: 39.5 in
Sicherheit/EMV-Vorschriften

CE, FCC Class A, UL, CCC
Zubehör
Zubehör Teilnr.
Mounting rail
Replacement filter set
Lens Adapter Kit for 0.72:1 4K Schneider Lens
118-471
118-534
117-343

*Dimensions included for reference only and are subject to change. Please download the full set of CAD files for this display for more accurate information.
