Specification Sheet

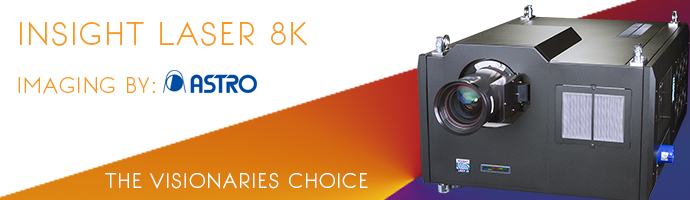

INSIGHT LASER 8K

25,000 Lumens | Contraste: 2 000:1 natif | Réf. pièce: 119-529

25,000 Lumens | Contraste: 2 000:1 natif | Réf. pièce: 119-529

Système de couleurs: Spéc DMD:
Tri-DLP®

Type d’affichage:
3 x 1.38" DarkChip 3 DMD , +/- 12° tilt angle
Affiche 8K-UHD 7680x4320, 4096 x 2160 natif
Rapport d’aspect:
1.9:1
Facteur de remplissage:

Principales caractéristiques


  • Projecteur haute résolution et haute performance

  • Affiche jusqu’à 8K-UHD 7680x4320 à 60Hz

  • Capacité de fréquence d’image très élevée jusqu’à 240 Hz à une résolution 4K.

  • Réduction du smear

  • Faible latence 2 trames

  • Gradation de la puissance laser

  • Entrée via DisplayPort ou SDI

  • Châssis compact intégré

  • Source lumineuse longue durée

  • Module de lumière hermétique



Traitement vidéo et graphique
  • 4 x DisplayPort 1.2

  • 4 x 12G-SDI

  • 16 x 3G-SDI

  • Traitement sur 10 bits


Traitement de la couleur



  • Puissante correction chromatique en sept points pour une correspondance précise des couleurs.

  • Courbes de gamma à sélectionner

  • Lifts et gains R, G, B individuels


Logiciel Projector Controller



  • Interface utilisateur intuitive pour contrôle réseau.

  • Contrôle simultané de groupes de projecteurs définis par l’utilisateur.

  • Surveillance immédiate du statut des projecteurs.


Automatisation du projecteur



  • Via LAN
Compatibilité de la source:
Normes graphiques jusqu’à une résolution de 7680 x 4320 à 60Hz via DisplayPort ou SDI.

Inputs/Outputs

 Vidéo et informatique

Type

Connector

Qty

DisplayPort 1.2
12G-SDI in
3G-SDI in
DisplayPort
BNC
BNC
4
4
16
 Communication et contrôle

Type

Connector

Qty

LAN
RS-232
Wired Remote
Sync
RJ45
9-pin D-Sub
3.5mm Stereo Jack
BNC (TBC)
1
1
1
1
Formats 3D
Formats HDTV
s.o. 1080p (24Hz, 60Hz)
Compatibilité informatique Bande passante
Jusqu’à 7680x4320 s.o.
Télécommande Contrôle de l’automatisation
Télécommande IR adressable, sans fil et câblée.
Clavier embarqué.
RS232
LAN
Température de couleur Operation
3200K à 9300K
Type de lampe Longévité classique de la lampe
Source lumineuse laser 20 000 heures
Objectifs

Objectif

Réf

Plage de mise au point
*

Déplacement de l’objectif

7680 X 4320 - - -
1.21 - 1.83:1 zoom 115-627 2.5m - 100m Vert: 0.40 (U) 0.20 (D) frame, Hor: 0.10 (L) 0.14 (R) frame
1.76 - 2.77:1 zoom 115-630 3.5m - 100m Vert: 0.45 (U) 0.20 (D) frame, Hor: 0.10 (L) 0.17 (R) frame
2.70 - 5.31:1 zoom 115-632 4.5m - 100m Vert: 0.42 (U) 0.20 (D) frame, Hor: 0.10 (L) 0.17 (R) frame
At Native 4K - - -
1.13 - 1.72:1 115-627 2.5m - 100m Vert: 0.34 (U) 0.19 (D) frame, Hor: 0.08 (L) 0.10 (R) frame
1.65 - 2.60:1 115-630 3.5m - 100m Vert: 0.40 (U) 0.20 (D) frame, Hor: 0.13 (L) 0.13 (R) frame
2.53 - 4.98:1 115-632 4.5m - 100m Vert: 0.37 (U) 0.20 (D) frame, Hor: 0.13 (L) 0.13 (R) frame

* Lens focal ranges above are the optimised distances but are likely to focus further, please contact your RSM for more details. Lens ratio tolerances: E-Vision Series: +/-3%. HighLite Series: +/- 5%. M-Vision Series: +/- 2%. Titan Series: +/-2%, INSIGHT Series: +/-2%,

Monture d’objectif

Déplacement, zoom et mise au point motorisés. Intelligent Lens Memory avec positions prédéfinies que l’utilisateur peut définir.

Fixation mécanique Orientation
Table avant/arrière Plafond avant/arrière Pieds réglables avant/arrière Sur table ou inversé: Oui
Projection vers le haut:        Oui
Projection vers le bas   Oui
Roulement (Portrait):     Oui
Puissance requise Consommation électrique
220-240V c.a. 50/60Hz monophasé Connecteur électrique : 32A Ceeform 3800W à 240V c.a.
Dissipation thermique Bruit du ventilateur
12965 BTU/heure à 240V c.a. 55dBa
Température en fonct./stockage Humidité pendant fonctionnement
Fonctionnement : 0 à 35°C (32°F à 95°F)
Stockage : -20 à 60°C (-4 à 140°F)
10 à 90 % sans condensation
Poids (châssis seul) Dimensions
132 kg
291 lb
L: 100.3cm W: 72.2cm H: 47.9cm
L: 39.5 inch W: 28.4 inch H: 18.9 inch
Règlements de sécurité/CEM
UL / cUL, CB, CE, FCC Class A, IEC EN 60825-1 Class 3R Laser Product, IEC EN 62471-5 Risk Group 3, BSMI, FDA, CCC
Accessoires
Accessoires Réf.
Replacement filter set
120/784

*Dimensions included for reference only and are subject to change. Please download the full set of CAD files for this display for more accurate information.

Downloads

PDF CAD Drawings

AUTOCAD Drawings

STEP / IGS Drawings

Lens CAD Drawings

User Guides

User Guides (Japanese)

Laser Risk Group Document

Important Information




Specifications subject to change without notice. ©2020 Digital Projection.
DLP®, Digital Light Processing™ and DMD are trademarks of Texas Instruments, Inc
